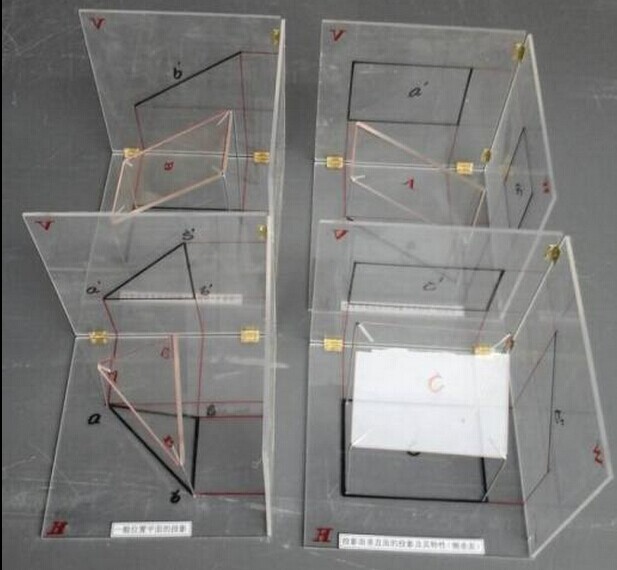

机器制图模子,通明机器制图模子,机器模子

认识自己高分子夹层玻璃及工业泡沫塑料、全数完毕了压铸模具精加工。通明工具制图通明形象直观，外观空间调整布局看清楚，抽象、立体感，但是可不可以即便扭动展示了。关键性突起了“通明、展示了”某些特意的讲课表单提交。外观空间调整布局均按有关机械设备事理施工道路划线，死力互惠互利模具的条理性性、透视学性，准确性化学反应讲课事理，力争触达更好的的讲课方向和药理作用与度化。




机器制图模子常识提高

一、经常利用画图东西

1、图板：

    图板是用来牢固图纸的矩形木板。其请求：

（1）板面平坦、滑腻；

（2）左边的“导边”应平直。

＃经常利用图板规格：

0号（900mm×1200mm）、1号（600mm×900mm）、2号（450mm×600mm）

2、丁字尺：

丁字尺由“尺头”和“尺身”构成。

＃其用处：

（1）与图板共同来画平行线。

（2）与图板、三角板共同来画角度线、垂直线。

3、三角板：

一副三角板由两块三角板构成，一块45o，另外一块30o（或60o）。

＃其用处：

（1）与丁字尺共同来画垂直线、倾斜线（15o倍数角的角度线）：45o、30o、60o、75o、105o和15o等，

（2）两块三角板共同来画已知直线的平行线或垂直线。

4、比例尺：

比例尺俗称“三棱尺”，共有六种经常利用的比例刻度，是供绘制差别尺寸比例的图形所用的。

注重：比例尺不能看成直尺来画线利用，只能用于量取差别比例的尺寸。

5、曲线板：

曲线板是用于绘制不法则的非圆曲线的东西（可正、反两面利用）。

其利用方式：

（1）最少保障4个点（或4个以上的点）与曲线板的边缘相符合，能力毗连这4个点（或4个以上的点）。

（2）两段之间应有反复。

二、经常利用的画图用品

1、铅笔：

铅笔分：硬、中、软三种。其标号有：6H、5H、4H、3H、2H、H、HB、B、2B、3B、4B、5B、6B共13种。此中：6H为最硬，HB为中等硬度，6B为最软。

铅笔的挑选与利用：

（1）绘制草稿时，应利用H或2H铅笔，并削成锋利的圆锥形；

（2）绘制图形时，应利用B或HB铅笔，并削成四棱柱形（扁铲形）。

（3）铅笔应从不标号的一端起头利用，以便保留铅笔的软硬标号。

2、画图纸：

画图纸有正、背面之分，画图时，应选用正面画图。其辨认方式：用橡皮擦拭几下，不易起毛的一面便是正面，或接纳察看法，反光较亮的一面便是正面。

三、经常利用画图仪器

1、分规：

分规是用来截取尺寸、平分线段或圆周的东西。

其利用方式：两针尖并拢时应对齐。。

2、圆规：

圆规是用来画“圆”或“圆弧”的东西。

（1）其附件有：钢针插脚、铅芯插脚、鸭嘴插脚、耽误杆等。

（2）其利用方式：圆规的钢针端应是有“肩台”的一端；画大圆时，应坚持肩台与铅芯平行、对齐。

#除上述画图东西和用品以外，还应有：直尺、量角器、橡皮、擦图片、小刀、砂纸、胶带纸等。
