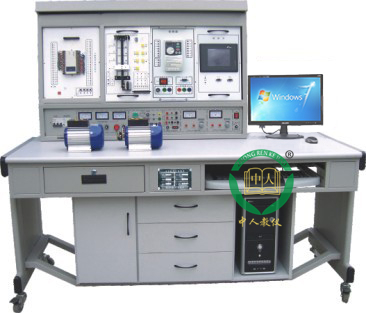

ZR-04C收集型可编程节制综合实训台

实训名目

（一）PLC根基手艺实训
1.PLC认知实训（软硬件计划、体系构成、根基指令操练、接线、编程下载等）
2.典范电念头节制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿实在训
（二）PLC摹拟节制操纵实训
4.数码显现节制
5.抢答器节制（优先级、数值运算，具备声效功效）
6.天塔之光节制（闪灼、发射、流水型）
7.音乐喷泉节制（具备声效功效）
8.十字路口交通灯节制
9.水塔水位节制
10.主动送料卸车体系节制
11.四节传递带节制
12.拆卸流水线节制
13.多种液体夹杂拆卸节制
14.自控成型机节制
15全主动洗衣机节制（具备声效功效）
16.电镀出产线节制
17.自控轧钢机节制
18.邮件分拣机节制
19.主动售货机节制
20.机器手节制
21.三层电梯节制
22.四层电梯节制（什物）
23.加工中间节制（什物）
（三）PLC什物节制实训
24.直线活动地位辨认、活动轨迹节制、定位节制
25.步进电机活动节制
26.直流电机节制
27.温度PID节制（具备声效功效）
（四）PLC高等手艺实训（设想、拆卸、调试及检验）
28.C620车床的电气节制线路
29.卧式车床电气节制线路
30.机床两地节制线路
31.M7130立体磨床的电气节制线路
32.Z3040摇臂钻床的电气节制线路
33.液压滑台式主动攻罗纹机的电气节制线路
34.运转小车的电气节制线路
（五）PLC、变频器、触摸屏综合操纵手艺实训
35.变频器功效参数设置与操纵
36.变频器报警与掩护功效
37.内部端子点动节制
38.变频器节制电机正反转
39.多段速率挑选变频调速
40.变频器无级调速
41.基于内部摹拟量(电压/电流）节制体例的变频调速
42.刹时停电启动节制
43.PID变频调速节制
44.PLC节制变频器内部端子的电机正反转
45.PLC节制变频器内部端子的电机运转时候节制
46.基于PLC数字量节制体例的多段速
47.基于PLC摹拟量节制变频开环调速
48.基于PLC通讯体例的变频器开环调速
49.基于PLC通讯体例的速率闭环节制
50.基于PLC摹拟量体例的变频器闭环调速
51.变频器恒压供水体系的摹拟
52.基于触摸屏节制体例的根基指令编程操练
53.基于触摸屏节制体例的LED节制
54.基于触摸屏节制体例的温度PID节制
55.PLC、触摸屏与变频器通讯节制
56.基于MCGS的现场总线收集通讯手艺

拆卸特色

1、接纳积木组合式计划，含开关量、摹拟量、变频调速、触摸彩屏、总线通讯模块等，配套组态监控软件、仿实在训软件，完成仿真化、信息化、收集实训讲授，表现实训讲授的收集性和体系性。
2、名目实训模块：操纵今朝典范的可编程节制器及总线手艺完成对产业出产中摹拟东西，什物模子中的逻辑、摹拟、进程、活动等的节制实训，完成先生认知、设想、拆卸、调试、检验等多种手艺实训。
3、基于现场总线的组态监控实训讲授：经由进程现场总线收集，将实训拆卸（从站）PLC和主站PLC停止1：N通讯。从站的PLC运转节制东西的法式，操纵工控收集集合监控的功效，主站PLC能够或许对肆意台从站PLC停止及时监控，合适产业现场节制的请求。先生自力经由进程PLC完成对各类实训东西的节制，并停止组态及时监控（1：1通讯）。
🍒 4、仿实在训讲授：经由进程FLASH假造情况及时显现PLC运转状况，也能够或许完成PLC接线、毛病查抄、编程练习、法式编写测试等功效。

实训拆卸的根基设置装备摆设及功效

    实训拆卸由节制屏、实训桌、主机实训组件、实训模块（含丰硕的产业现场装备摹拟实训东西）、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通讯模块、电机导轨、测速机构等构成。
（一）节制屏（铁质双层亚光密纹喷塑计划，铝质面板）
1、交换电源节制单元
三相四线380V交换电源经氛围开关后给拆卸供电，电网电压表监控电网电压，设有带灯保险丝掩护，节制屏的供电由钥匙开关和启停开关节制，同时具备泄电告警唆使及告警复位。
供应三相四线380V、单相220V电源各一组，由启停开关节制输出，并设有保险丝掩护。
2、直流电源、直流电压/电流表、逻辑输出及唆使等
    直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输出阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平唆使、LED数码管、标的目的唆使器、八音盒、直流24V继电器、旌旗灯号转换座多少。
3、主机实训组件
设置装备摆设西门子S7 226（输出24点，输出16点），摹拟量模块（2路输出/1路输出），配套通讯编程电缆。
5、实训模块组件

（三）电机导轨、光码盘测速体系及数显转速表
    包罗光码盘测速体系（配有入口光电编码器）、数显转速表及牢固电机的不锈钢导轨等。不锈钢导轨平坦度好，无应力变形，加工邃密，齐心度好，交换性好，能保障电机与编码盘之间毗连的齐心度不跨越±5丝，电机运转噪声小，实训参数典范，能较好知足实训请求。在导轨面板上设有五位数显转速表，显现以后转速；具备电压反应旌旗灯号；同时设有光电编码旌旗灯号输出，包含A、B两个通道；能够或许完成各类速率开/闭环及定位实训。
（四）三相鼠笼异步电机：交换380V/△
（五）实训桌
实训桌为铁质双层亚光密纹喷塑计划，桌面为防火、防水、耐磨高密度板；摆布设有两个大抽屉（带锁），用于安排东西及材料，电脑桌联体设想，外型雅观风雅。
（六）编程软件及仿实在训讲授软件：编程软件进修光盘版，plc꧒可编程设想与节制假造仿真软件：可经由进程软件内置PLC法式编程界面编程并可写入假造PLC中节制3D仿真模子。可摹拟保送带启停及正反转、差别尺寸物料双通道分拣、物料供应节制、物料检测、物料加工、机器节制、交通讯号灯节制、差别尺寸物料三通道分拣、起落机节制、差别尺寸物料经传输带正反转保送至差别堆栈、次品分拣、主动门节制、舞台起落与幕布节制等不少于20个3D仿真模子。软件还可监控假造PLC输出/输出状况，当部件卡住时可利用复位功效复位。软件具备分步式讲授功效，从易到难讲授。供应合适软件称号的著述权并停止现场演示。全室配一套教员讲授设想体系，体系能够或许导入3DS、STL文件。并撑持经由进程体系对此文件停止从头编辑，撑持AC设置、CA设置、TA设置，将“AC设置”和“CA设置”中的举措停止串联，并能够或许设置每一个举措的启停时候，同时还具备全数重置和全数删除功效。能够或许经由进程平台配套control将模子动画文件加载到课件上停止三维动画讲授，完成课件中完整三维交互。该文件可撑持PPT播放。现场供应教员讲授设想体系的演示。

六、设定技能摆床请单

概述

收集型plc尝试台是根据《中华国民共和国教导行业规范——电工电子类实训基地仪器装备装备规范》，教导部“复兴21世纪职业教导课程鼎新和课本扶植想划”请求，根据职业教导的讲授和实训请求研发的产物。合适高职院校、职业黉舍的电机装备拆卸与维修、电机手艺操纵、电气运转与节制、电气手艺操纵、电子电器操纵与维修等专业和非电机类专业的《可编程节制器手艺》、《电气及PLC节制手艺》、《PLC及其操纵》、《手艺》、《现场总线节制手艺》课程的讲授与手艺实训。
实训拆卸也合适技工黉舍、职业培训黉舍、职教中间、判定站/所各工种PLC实操、手艺判定查核。
