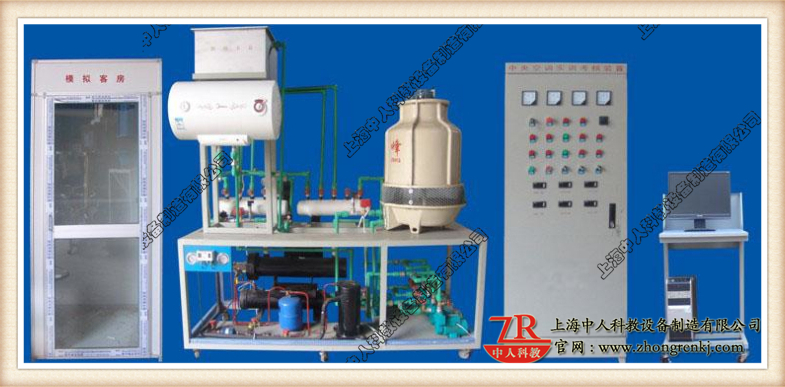

ZRJD-XNT古代修建暖通综合实训体系

一、尝试内容

1. 中心空调的硬件装备的孰悉
2. 中心空调的启动、运转、调试手艺的实训
3. 中心空调运转任务环境、运转参数检测阐发
4. 中心空调理制道理的熟悉
5. PLC可编程节制器编程
6. 数据收罗手艺的利用
7. 组态手艺利用
8. 收集手艺的利用（长途节制）
9. 传感器及变送器装配和利用

二、武器构造

ꦅ 汉代建成暖通综合性培训保障体系,学校立式空调学手艺测试组装由电力工程放肆柜、培训手段、摹拟屋子、摹拟便民服务大厅、仗量设备等根据：

1. 电气节制柜

接纳铁质双层亚光密纹喷塑布局，布局坚忍。前门接纳通明设想，可观察到唆使仪表、操纵旋钮、PLC节制器、体系流程图、履行部件任务唆使、
交换打仗器及热掩护器等节制元件。共分为三层铁质面板，最上面层为电网电压唆使、紧缩电机流唆使、水泵电流唆使、带灯保险丝、操纵旋钮
及温度唆使。第二层为PLC节制器及体系流程图，PLC节制器接纳西门子224主机、EM231摹拟量扩大模块、EM223数字量扩大模块、对应履行部件
任务状况唆使灯等组成。最上面层为履行器件，首要由交换打仗器、过热掩护器组成，分为主回路以三相四线380V电压为主，节制回路以交换
220V电压为主。

2. 摹拟户型　

𒀰 摹拟屋子容忍30×30产业链铝新材料和铝塑板拼装而成，摹拟屋子外表的尺寸为100cm×100cm×215cm，屋子外界裝配稀少显温暖控制控器、离心式暗装式真空风机铜管、铝镁合金百叶窗出风口等构成。

3. 摹拟大厅

🃏 摹拟屋子里认识自己30×30工业铝材料和铝塑板安装而成，摹拟服务大厅外光长度为100cm×200cm×215cm，屋子里外部结构装配工珍稀显摄氏度放肆控器、新风系统换气机正确处理体制（水平暗装式风机电机铜管、铝合金门窗钢叶窗出风口、電動风速调阀、回出风口、新风系统换气机口等成分。

4. 丈量仪表

1)电气节制柜监测仪表参数：交换电压表量程0～450V；交换电流表量程0～30A；交换电流表量程0～5A。
2)制冷体系监测仪表参数：耐震真空压力表量程-0.1～1.5MPa、-0.1～3.5Mpa；凹凸压力节制器：
高压0.8～3.0Mpa、高压0.1～0.4Mpa。
3)媒水水体系监测仪表参数：径向压力表量程0～0.16 Mpa

5.古修健暖通综上培训体系建设,核心变频空调手艺人来尝试装配线培训用具

实训工具接纳不锈钢钢架制成，体系由制冷机组、冷却水体系、媒水水体系、供暖体系等组成。
1) 制冷机组：包含1台3匹扭转式紧缩机、壳管式冷凝器、干式蒸发器、储液罐、内均衡式热力收缩阀、枯燥过滤器等组成，管路中还设有操纵手阀、凹凸压力节制器、压力表等实训所必需的部件；另外，管路中设有视液镜可观察制冷剂状况；同时设有较着的色彩标识，高压管路局部为白色标识，高压管路局部为蓝色标识，并套有保温材料。
2) 冷却水体系：包含1台3T玻璃钢冷却塔、2台冷却水泵（1台经常使用、1台备用）、水流开关、Y型过滤网、闸阀、单向阀等组成。
3) 媒水水体系：包含2台媒水水泵（1台经常使用、1台备用）、分水器、集水器、电磁阀、水流开关、Y型过滤网、闸阀、单向阀等组成。
4) 供暖体系：包含1台电加热水器、1台换热水泵、1套板式换热器、Y型过滤器、宁静阀等组成。

三、以前的整修暖通合理实践教学装修标准,核心柜式空调工艺试试搭配特性

1. 节制器接纳可编程节制器，具备成熟的专业手艺和广漠的市场背影，产物紧贴实际利用和进步前辈手艺，适用性强
2. 节制平台有热过载掩护、过流掩护、泄电掩护、接地掩护等多重掩护机制
3. 节制体系能表实际在的供水体系，有主动和手动节制两种体例，当主动节制生效时，体系由手动节制体例运转
🀅 4. 节制工具接纳不锈钢、铝型材等组成，保障不生锈、不易老化；摹拟实际糊口中的大厅和房间，能源体系由公用水泵组成，此中2台冷却水水泵、1台换热水泵、2台冷冻水水泵，能够或许完成给摹拟大厅和摹拟房间制冷和供暖的水体系轮回。

四、手艺人性能参数

1. 输出电源：三相五线～380V±10%  50Hz
2. 制冷剂/用量：R22 2kg
3. 风机盘管：350m3/h
4. 形状尺寸：00cm×200cm×210cm
5. 冷却轮回水泵：38L/min  扬程10米
6. 冷冻轮回水泵：38L/min  扬程10米
7. 供热轮回水泵：38L/min  扬程10米
8. 摹拟汽锅：功率：1500W  容量：60L
9. 体系掩护：具备凹凸压力、过热掩护装配
10. 宁静掩护：具备电压型、电流型泄电掩护装配，宁静合适国度规范

五、慨述

💯 时代修健暖通结合实践教学指标标准,公司控调的使用工艺试过组装是不同教给部“兴盛21世际的职业的选择类型教给学习鼎新和语文课本扶植记划”的讲学恳求，不同的职业的选择类型及本科学校学校学院的讲学和实践教学恳求产品开发的物质。本组装将公司控调的使用超小型化，的同时始终坚持都公司控调的使用指标标准的完整详细性和公平性。本实践教学台能零丁标准公司控调的使用炎天冷库、冬天时电辅热循环。比较好中档的职业的选择类型学院、一般的职业的选择类型黉舍及本科学校学校学院的交流接触器工艺用、电器设备开关正常的工作与有节制、电器设备开关工艺用、冷库控调的使用法宝广泛采用与修补等技术专业的《冷库控调的使用系统法宝》、《冷库控调的使用组装的组装调控与修补》、《冷库控调的使用会去主动的化及交流接触器分离式化》、《冷库控调的使用会去主动的化》、《气息调理改善工艺与广泛采用》等学习的讲学与实践教学。
