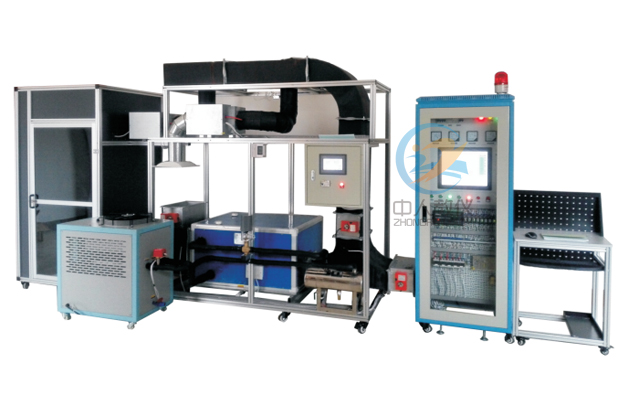

ZRLR-BZK变风量中心空调体系尝试装配

一、论述

   1、  VAV是Variable Air Volume（变风量体系）的简称，在氛围调理体系，为了应答结尾负荷的变更，在输冷/热介质流量不变的环境下，经由过程改变风量来调剂须要冷/热量的保送以知足变更的须要。 　VAV（变风量空调体系）是一种经由过程改变送风量来调设想规范、《采暖、透风与氛围调理设想规范》（GBJ19-87-2003）。《透风与空调工程品质查验评定规范》（GBJ304-2002）《扼要透风设想手册》（GB50194-2002）《紧缩机、风机、泵装配工程施工及验收规范》（JBJ29-2002）《电气装配装配工程高压电器施工及验收规范》（GB50254-96）《大气污染物综合排放规范》（GB16297-1996）。《环境氛围品质规范》（GB3095-1996）、《都会地区环境噪声规范》（GB3096-93）《修建设想防火规范》（GB50016-2006）、《大众修建节能设想规范》（GB50189-2005）。
      2、 中心空调体系综合实训装备也合适通俗院校、技工黉舍、职业培训黉舍、职教中心、判定站/所、制冷类专业《制冷装备维修工（高等）》、《制冷装备道理与维修》、《制冷空调装配操纵装配与维修》、《中心空调工（低级、中级、高等）》、《家用制冷装备道理与维修》等课程。

二、货物特色化

1、具备实在的中心空调体系(VAV和风机盘管+新风体系)和呼应的楼宇主动节制体系、完整实在的工程环境。让先生停止楼宇暖通监控体系的元件、感化、构成和道理的熟悉实训。 经由过程客户端对体系停止保管体系监控节点的材料、图形等的操纵,并监控与办理一切在收集上的监控节点，停止楼宇空调供水及汽锅监控体系的演示操纵、点表的熟悉和DDC节制器同各元器件之间的接线操纵实训、毛病的与解除等实训操纵。
2、接纳智能DDC节制体系接纳主动水流量节制（流量积分调理阀）变频节制手艺，智能变频节制体系，到达操纵便利、节能降噪的目标
3、 接纳智能DDC节制体系，LonWorks®总线公用节点，基于Neuron® FT-5000神经元微处置器，配有Flash存储器、收集收发器和 LonWorks®总线收集接口等。预载变风量箱可设置装备摆设节制法式。
 4、VAV操纵形式包含：主动形式、加热形式、制冷形式、 早晨预冷形式、夜间污染形式和告急形式。
5、集成一体化风阀履行器，并具备风量丈量功 能；依托调理风阀来完成制冷或加热请求，经由过程PI算法调理供 风量在最大与最小风量之间，保持地区温度在用户设定。
6、 接纳市场支流变风量（VAV）节制手艺：变定压节制道理来节制主管风量，结尾节制箱具备自力的DDC节制体系。
🎃 7、装备接纳冷热单风道体系——变风量——供冷—热，配用冷水机机组与现实工程连系，易于进修和把握常识和停止中心空调体系智能节制体系的设想、调试和运转办理工程手艺练习。

三、物质参数指标

 1、box支管路内风速6～8m/s, 干管路内风速8～14m/s；6个通用输出点(UI),2个数字输出点田(BI),2个摹拟输出点(AO),3个数字输出点(BO)和4个可设置装备摆设的输出点(CO)，可丈量风量风阀节制器4-20MA，压差传感器4-20MA。
 2、透风装备设想风量：透风柜面风速：0.3～0.8 m/s，单台透风柜设想风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、任务环境：环境温度规模为-5℃～+40℃  绝对湿度＜85%(25℃)  海拔＜ 4000m
5、装配容量：＜4.8kVA
6、形状尺寸：4000mm×1000mm×2000mm
7、制冷剂范例：R22
8、宁静掩护：具备泄电压、泄电流掩护装配，宁静合适国度规范
9、电压：输出电源：3800V±10% 50Hz

四、通风柜工艺叁数

          变风量体系（VAV）透风体系
       1、接纳间接风速丈量节制体系，能够或许疾速有用的保障透风柜面风速，从而到达保障尝试室任务职员宁静的目标。为避免环境温湿度对普透风速传感器的基准点飘移影响，透风柜节制体系操纵热线型风速传感器劈面风速停止实在丈量；风速传感器装备怪异的自洁式过滤器，具备防尘埃梗塞功效；
       2、风压传感器检测到面风速变更时，节制器收回旌旗灯号给履行器，经由过程改变变风量阀门开度来使面风速回到设定值，请求体系呼合时候小于3秒；
   透风柜的风速传感器及时监测实在的面风速，劈面风速不在设定规模内时，经15秒延时后监控器收回声光报警；
       4、监控器有最大风量和最小风量功效，当产生告急环境时能够按下最大风量按钮，排风阀门完整翻开，当但愿透风柜以小风量运转时（比方早晨）能够按下最小风量按钮，透风柜以小风量运转；
       5、风柜上的监控器还具备低风速运转按钮，按下这一按钮，能够使面风速设定值为普通值的70%，用来削减气体排放以节能，（当透风柜内有高风险性物资时不倡议操纵）。
   6、体系接纳变静压传感主动变频节制，静压传感主动变频节制能够按照开启透风装备的数目变更，将其感到到的静压改变成0-10v的电旌旗灯号输出变频器从而主动调理风机频次，使风机的抽风量与现实所需排风量相婚配，从而确保排风结果，到达节能节噪的结果；
7、每台透风柜装配一个风量调理阀，其节制开关和变频节制体系及风机联动，可完成单台或多台透风装备等差别工况下的节制。风量调理阀接纳数显可调角度的电子风量调理阀，
8、体系风阀和风机全体联锁，完成气流的有序活动，均衡体系风量，避免气流反串、倒流。
ജ 9. 节制柜：铁质双层亚光密纹喷塑布局，布局坚忍。前门接纳通明设想，可观察到中心节制器、打仗器、掩护器等节制元件。面板下面有节制开关旋钮、任务状况唆使灯、体系流程图，主节制柜设置装备摆设表以下：

五、风险管理体系总装置装配摆好表

 六、产品局部培训项目

低级篇 认知与运转
名目一 、VAV空调体系流程与装备认知练习
名目二、 VAV空调继电打仗节制手艺练习
名目三 、VAV空调理制体系硬件认知练习
名目四 、监控道理与值机运转练习
中级篇 调试与诊断
名目五、 VAV空调体系调试与测试练习
名目六 、VAV空调理制体系硬件调试练习
名目七、 VAV空调体系工艺运转调试练习
名目八、VAV变定压尝试PID运转尝试
名目九、VAV风量变频压尝试PID运转
名目十、VAV水阀压尝试PID运转
名目十一、DDC节制道理运转
名目十二、VAV风量空调box结尾DDC的节制
名目十二、VAV风量空调box结尾DDC的数据操纵
